Azure Virtual Desktop (AVD) 用イメージの作成手順


スポンサーリンク

今回は、Azure Virtual Desktop (AVD) のホストプール作成時に使用するイメージ (Windows 10/11) を作成する方法について、自分の整理も兼ねて、まとめてみようと思います。





Azure Virtual Desktop (AVD)用イメージの作成手順

Azure 仮想マシン上に AVD用 Windows 10/11 のデプロイ

1) Azure ポータルに接続し、「Virtual Machines」を選択します。

2) 「+ 作成」-「+ Azure 仮想マシン」を選択します。

f:id:nobtak:20211207003026p:plain


3) 「基本」-「イメージ」-「すべてのイメージを表示」を選択します。

f:id:nobtak:20211207003517p:plain

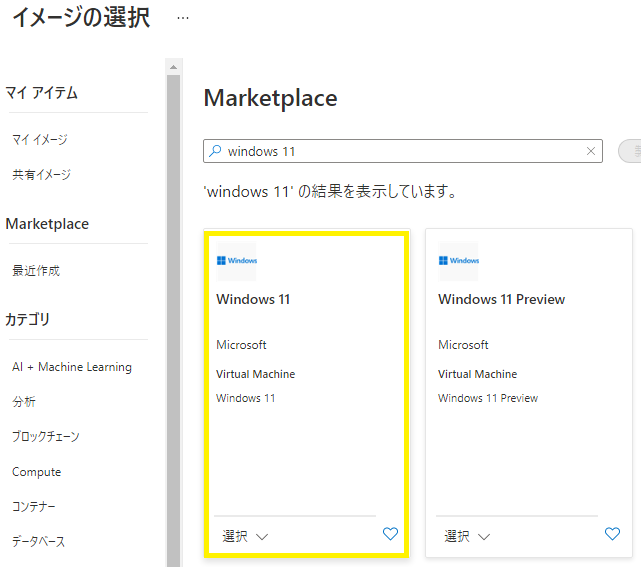

4) 「Microsoft Windows 11」-「選択」-「Windows 11 Enterprise multi-session, ...」のイメージを選択します。



f:id:nobtak:20211207004052p:plain

f:id:nobtak:20211207004243p:plain

※ Microsoft 365 をイメージに含める場合、「Windows 11 Enterprise multi-session + Microsoft 365 Apps」などのイメージを選択します。(2021/12月時点で Preview)

f:id:nobtak:20211207004526p:plain


※ Windows 10 イメージを作成する場合は、「Microsoft Windows 10」から該当のイメージを選択します。

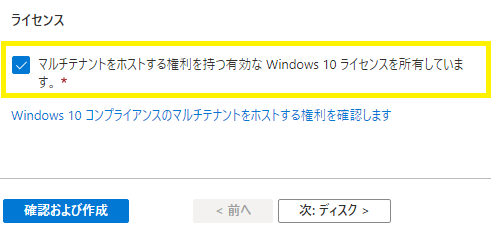

5) 「ライセンス」:「マルチテナントをホストする権利を持つ有効な Windows 10 ライセンスを所有しています。」にチェック後、必要項目を入力し、仮想マシンをデプロイします。

f:id:nobtak:20211207005232p:plain



Azure Virtual Desktop (AVD) 用 Windows 10/11 の日本語化

Azure 仮想マシンに Windows 10/11 をデプロイした場合、言語が英語になります。

Azure Virtual Desktop (AVD) で日本語化された Windows 10/11 を使用する必要がある場合は、OS の日本語化を実施します。



Windows 11 の日本語化



Windows 10 の日本語化



Azure ファイル共有 (FSLogix プロファイル 配置用) 作成

1) Azure Storage サービスをデプロイし、FSLogix プロファイル (ユーザー プロファイル)  配置用の「ファイル共有」(例: profiles など) を作成します。

2) Azure Storage サービス - 「データ ストレージ」-「ファイル共有」を選択します。

f:id:nobtak:20211207014619p:plain

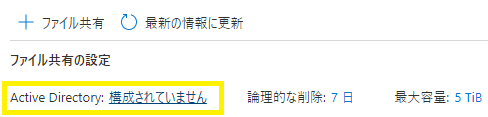

3) 「ファイル共有の設定」-「Azure Directory : 構成されていません」を選択します。

f:id:nobtak:20211207014855p:plain



4) 「Azure Active Directory Domain Services」-「セットアップ」を選択します。



f:id:nobtak:20211207015355p:plain

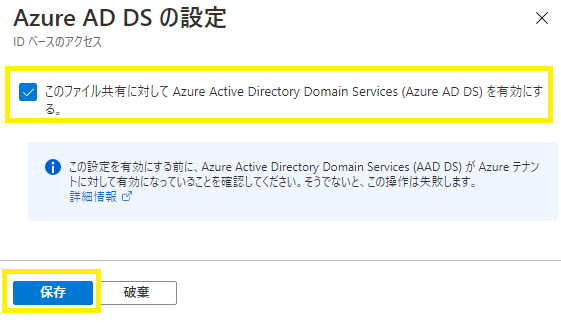

5) 「このファイル共有に対して Azure Active Directory Domain Services (Azure AD DS) を有効にする。」にチェックし、「保存」を選択します。



f:id:nobtak:20211207020732p:plain

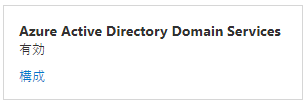

※ 正常に処理が完了後「Azure Active Directory Domain Services」が「有効」になったことを確認します。

f:id:nobtak:20211207021205p:plain



参考 URL





6) 1) で作成した ファイル共有 (例: profiles など) を選択します。

7) 「アクセス制御(IAM)」-「+ 追加」-「ロールの割り当ての追加」を選択します。

f:id:nobtak:20211207022003p:plain

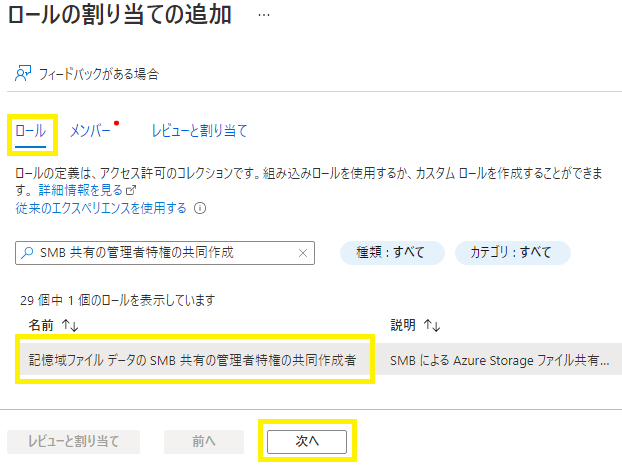

8) 「ロール」: 「ストレージ ファイル データの SMB 共有の管理者特権の共同作成者」を選択し、「次へ」を選択します。



f:id:nobtak:20211211041630p:plain



9) 「メンバー」: 「アクセスの割り当て先」-「ユーザー、グループ、またはサービス プリンシパル」を選択し、AVDにログインするユーザー、グループを選択後、「レビューと割り当て」を選択し、ロールの割り当てを追加します。



f:id:nobtak:20211211041836p:plain



Azure ファイル共有 (FSLogix プロファイル 配置用) 用のプライベート リンク作成

今回、Azure Virtual Desktop の FSLogix プロファイル を、Azure ファイル共有に配置しますが、Azure Virtual Desktop 用 Windows 10/11 仮想マシン から Azure ファイル共有 への接続を プライベート接続 で実現するため、Azure ファイル共有への接続用 プライベート エンドポイント を作成します。



1) Azure ポータル から Private Link を選択し、「作成」を選択します。



f:id:nobtak:20211214030946p:plain

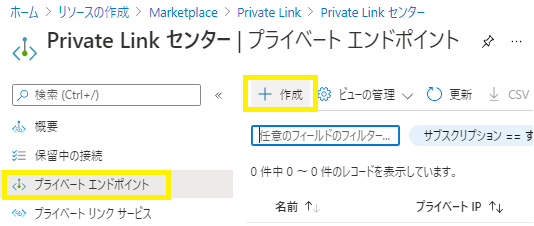

2) 「プライベート エンドポイント」-「+作成」を選択します。



f:id:nobtak:20211214031216p:plain

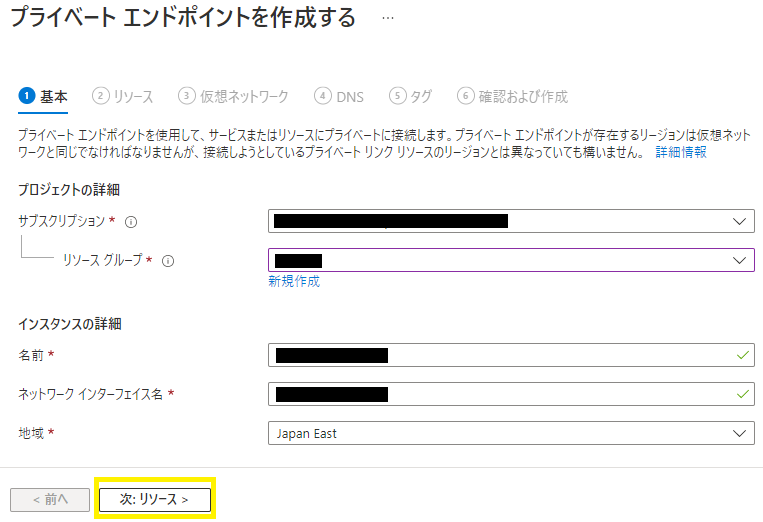

3) プライベート エンドポイント名などの必要項目を入力後、「次: リソース」を選択します。



f:id:nobtak:20211214031426p:plain



4) リソースの種類 :「Microsoft.Storage/storageAccounts」、リソース :「ファイル共有を作成している Azure Storage アカウント名」、対象サブリソース :「file」を選択し、「次: 構成」を選択します。



f:id:nobtak:20211214031708p:plain



5) プライベート エンドポイントを展開する「仮想ネットワーク」、「サブネット」を選択後、「プライベート DNSゾーンと統合する」: ”はい” と選択し、「次: タグ」を選択します。



f:id:nobtak:20211214032252p:plain



5) 必要に応じて「タグ」を入力し、「次: 確認および作成」を選択後、プライベート エンドポイントの作成を実施します。



f:id:nobtak:20211214032356p:plain

※ プライベート エンドポイント作成後、Azure 仮想マシン上より プライベート エンドポイント に紐づけられた Azure ファイル共有 URL の名前解決 (nslookup コマンドなど) を実施すると、「10.0.2.4」のように プライベート アドレス が返されるようになります。



f:id:nobtak:20211217212455p:plain



Azure ファイル共有 (FSLogix プロファイル 配置用) のアクセスキー取得

1) Azure ポータル から 作成した Azure ファイル共有 を選択後、「接続」を選択します。

f:id:nobtak:20210106134002p:plain



2) 「Windows」-「認証方法」:「ストレージ アカウント キー」を選択し、表示されたコマンドをコピーして控えます。



f:id:nobtak:20210106134205p:plain



3) AVD用 Windows 11/10 仮想マシンに戻り、PowerShell を管理者として起動します。

4) 2) でコピーしたコマンドを実行し、ネットワーク ドライブの割り当てが正常に行わえたことを確認します。



[補足]

AVD ユーザーが自身のユーザー プロファイル コンテナの作成を許可、かつ、作成者のみが作成したユーザー プロファイル コンテナへのアクセスを許可させる場合には、以下のコマンドを実行し、アクセス権限を変更します。

icacls <ドライブレター>: /grant <ユーザー(グループ) アカウント e-mail>:(M)
icacls <ドライブレター>: /grant "Creator Owner":(OI)(CI)(IO)(M)
icacls <ドライブレター>: /remove "Authenticated Users"
icacls <ドライブレター>: /remove "Builtin\Users"



 [参考情報]

Install FSLogix Agent - FSLogix | Microsoft Docs

Profile Container registry configuration settings - FSLogix | Microsoft Docs

Azure Files Active Directory Domain Services を使用した FSLogix プロファイル コンテナーの作成 - Azure | Microsoft Docs



FSLogix インストール/設定

FSLoigix は、AVD接続ユーザーのユーザープロファイル情報を管理する機能 (ユーザープロファイルをVHD/VHDX形式でAzure Blob/Files、Microsoft 365上などに配置) が備わっており、以下のような機能を使用することが可能になっています。

  • Profile Containers :  複数のファイルサーバーなどを指定可能。
    ※ 複数のファイルサーバーを指定した場合、Active/Standby構成になり、Active 側にのみユーザープロファイル情報が更新されるため、Standby側にActive側に保存されたユーザープロファイルを同期する仕組みを別途検討する必要がある。



  • Cloud Cache :  ファイル サーバーとAzure Blobなどを併用し、Active/Active構成を実現可能。
    ※ VHD/VHDX形式のユーザープロファイルをマウントする際にキャッシュ データが読み込まれるため、ログオン/ログオフのパフォーマンスが低下する可能性あり。



  • Office Containers : Outlook/OneNote/OneDrive などを使用



  • Application Masking : WVDイメージにインストールしたアプリケーション (Excel/Word など) を、管理者が指定したユーザーにのみ使用を制限することが可能



  • Java Version Control : ブラウザなどで各種アプリケーションなどに使用される Javaのバージョンを制御することが可能

※ 今回は「Profile Containers (Azure Files)」を使用することにします。



参考情報



1)  AVD用 Windows 10/11 仮想マシンに リモート デスクトップ (RDP) で接続し、管理者アカウントでログインします。

2) 「https://aka.ms/fslogix_download」から FSLogix をダウンロード (zip形式) 後、AVD用 Windows 10/11 仮想マシン上の任意のパスに展開します。

※ 今回は「c:\FSLogix」配下に展開します。

f:id:nobtak:20211214024239p:plain


3) 2) で回答したパス - x64 - Release に移動し、「FSLogixAppsSetup.exe」を起動し、インストールを実施します。

f:id:nobtak:20211214024526p:plain



4) 「I agree to the license terms and conditions」にチェックし、「install」を選択します。

f:id:nobtak:20211214024804p:plain

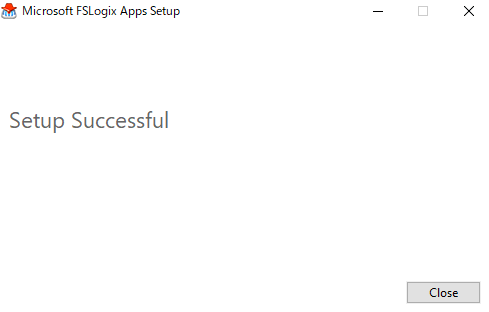

5) インストールが完了後、「Close」を選択し、画面を閉じます。



f:id:nobtak:20211217221325p:plain


6) レジストリ エディタ (regedit) を開きます。

f:id:nobtak:20211217221511p:plain



7) 「コンピューター\HKEY_LOCAL_MACHINE\SOFTWARE\FSLogix」- 右クリック -「 新規」-「キー」を選択します。



f:id:nobtak:20211214035159p:plain



7) 「Profiles」というキーを作成します。



f:id:nobtak:20211214035326p:plain



8) 7) で作成したキー - 右クリック -「新規」-「DWORD (32ビット) 値(D)」を選択します。



f:id:nobtak:20211214035454p:plain

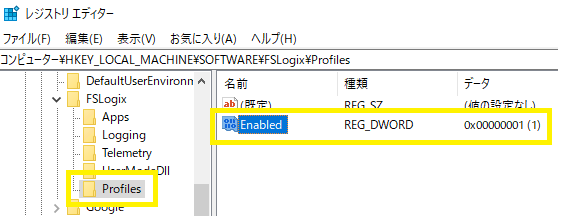

9)  名前:「Enabled」、データ : 0x00000001 (1) に変更します。



f:id:nobtak:20211214035652p:plain



f:id:nobtak:20211217221917p:plain


10)  7) で作成したキー - 右クリック -「新規」-「複数行文字列値(M)」を選択します。



f:id:nobtak:20211214035836p:plain

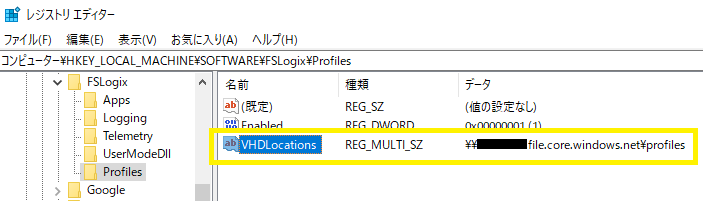

11)  名前:「VHDLocations」、データ :「ユーザー プロファイルを配置するAzure ファイル共有のパス」に変更します。

※ 今回の場合、Azure ファイル共有パスに「\\****.file.core.windows.net\profiles」を設定します。



f:id:nobtak:20211214040111p:plain



f:id:nobtak:20211217222746p:plain



12) レジストリ エディタ (regedit) を終了します。



AVD用 Windows 10/11 OS 設定変更

1)  AVD用 Windows 10/11 仮想マシンに リモート デスクトップ (RDP) で接続し、管理者アカウントでログインします。

2) 以下の URL を参照し、各種設定を変更します。

  • Windows Defender を構成する
  • 自動更新を無効にする
  • Windows 10 PC のスタート画面のレイアウトを指定する (省略可能)
  • タイム ゾーン リダイレクトを設定する
  • ストレージ センサーを無効にする


 [参考情報]

Windows Server 2016 または2019で Microsoft Defender ウイルス対策の除外を構成する - Windows security | Microsoft Docs



4) リモート デスクトップ (RDP) 関連の設定を変更します。

  • RemoteAppLogoffTimeLimit:RemoteApp Client終了後から自動ログオフまでの時間を設定 (ミリ秒)
  • fResetBroken

  有効 (1):タイムアウトの時間に達したセッションをすべて終了 (ログオフ)

  無効 (0):タイムアウトしたセッションは、リモート デスクトップ サービスによって常に切断

  • MaxConnectionTime (ミリ秒):RDP接続可能時間を設定。閾値を超えた場合、ログオフが行われる。
  • MaxDisconnectionTime (ミリ秒):RDP接続の切断後から、自動ログオフまでの時間を設定。
  • MaxIdleTime (ミリ秒):最大アイドルタイムアウト時間を設定。閾値を超えた場合、ログオフが行われる。



# コマンド実行例 (PowerShell (管理者権限) から実行。設定値は要件に応じて変更)

reg add "HKLM\SOFTWARE\Policies\Microsoft\Windows NT\Terminal Services" /v RemoteAppLogoffTimeLimit /t REG_DWORD /d 0 /f
reg add "HKLM\SOFTWARE\Policies\Microsoft\Windows NT\Terminal Services" /v fResetBroken /t REG_DWORD /d 1 /f

reg add "HKLM\SOFTWARE\Policies\Microsoft\Windows NT\Terminal Services" /v MaxConnectionTime /t REG_DWORD /d 10800000 /f

reg add "HKLM\SOFTWARE\Policies\Microsoft\Windows NT\Terminal Services" /v MaxDisconnectionTime /t REG_DWORD /d 5000 /f

reg add "HKLM\SOFTWARE\Policies\Microsoft\Windows NT\Terminal Services" /v MaxIdleTime /t REG_DWORD /d 7200000 /f

※ 必要に応じて、ドメインのグループポリシーで設定することも可能。



 [参考情報]

Azure VM でリモート デスクトップの接続が頻繁に切れる - Azure Virtual Machines | Microsoft Docs



AVD 用 イメージ 作成

1)  AVD用 Windows 10/11 仮想マシンに リモート デスクトップ (RDP) で接続し、管理者アカウントでログインします。

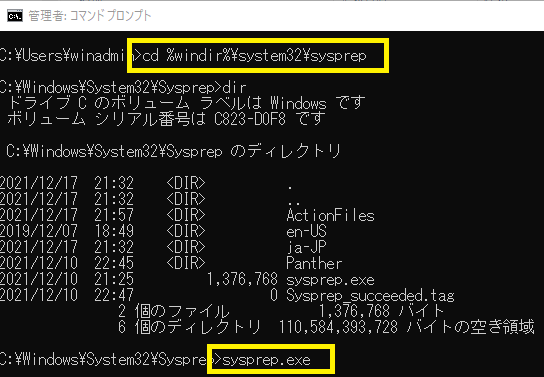

2)  管理者としてコマンドプロンプトを起動し、「%windir%\system32\sysprep」へパスを移動後、「sysprep.exe」を実行します。

f:id:nobtak:20211218201750p:plain



3) 「システム準備ツール」を以下のように設定後、「OK」を選択します。

※ sysprep 処理が実行された後、AVD用 Windows 10/11 仮想マシンがシャットダウンされます。

  • システム クリーンアップ アクション : 「システムの OOBE (Out-of-Box Experience) に入る」
  • 「一般化する」にチェック
  •  シャットダウン オプション : 「シャットダウン」

f:id:nobtak:20210105182545p:plain



f:id:nobtak:20210105195317p:plain



 [補足]

sysprep 処理を実行後、以下の画面が表示された場合

f:id:nobtak:20211218202047p:plain



C:\Windows\System32\Sysprep\Panther\setupact.log」、「C:\Windows\System32\Sysprep\Panther\setuperr.txt」を確認し、sysprep処理が失敗した原因を確認します。



[例] sysprep 処理が以下のようなエラーにより失敗している場合

SYSPRP Package Microsoft.LanguageExperiencePackja-JP_19041.35.109.0_neutral__8wekyb3d8bbwe was installed for a user, but not provisioned for all users. This package will not function properly in the sysprep image.

 本エラー内容としては、「Microsoft.LanguageExperiencePackja-JP_19041.35.109.0_neutral__8wekyb3d8bbwe」がインストールされているため、sysprep処理ができないという内容になっています。

そのため、PowerShell から該当のパッケージが存在していることを確認後、該当のパッケージの削除を実施することで、sysprep処理を実行することが可能になります。

>Import-Module Appx
>Import-Module Dism
>Get-AppxPackage -AllUser | Select-String -Pattern "Microsoft.LanguageExperiencePackja-JP_19041.35.109.0"

Microsoft.LanguageExperiencePackja-JP_19041.35.109.0_neutral__8wekyb3d8bbwe

>Remove-AppxPackage -Package Microsoft.LanguageExperiencePackja-JP_19041.35.109.0_neutral__8wekyb3d8bbwe



[補足]

本例では、 「Microsoft.LanguageExperiencePackja-JP_19041.12.28.0_neutral__8wekyb3d8bbw」がインストールされていたことに起因し、sysprep処理が失敗していたため、本パッケージをアンインストールすることで対処しています。

f:id:nobtak:20210105184358p:plain

f:id:nobtak:20210105184635p:plain



 4)  Azure ポータルに移動して、sysprep 処理を実行した AVD用 Window 10/11 仮想マシンを選択します。

 5) 「概要」-「キャプチャ」を選択します。

f:id:nobtak:20210105200033p:plain



6) 必要項目を入力後、「確認および作成」を選択します。

f:id:nobtak:20210105200433p:plain



7) 内容が正しいことを確認後、「作成」を選択します。

f:id:nobtak:20210105200632p:plain



まとめ

今回は、Azure Virtual Desktop (AVD) のホストプール作成時に使用するAVD用イメージ (Windows 10/11) を作成する方法についてまとめてみました。

AVD のメリットの一つとして、DaaS (Desktop as a Service) の中で唯一、Windows 10/11 をマルチセッションとして、複数ユーザーで共有して利用することが出来る点だと思います。

しかしながら、マルチセッションとして利用するためには、ユーザー プロファイルを管理するために FSLoigix を利用する必要がある点に注意が必要かと思います。
